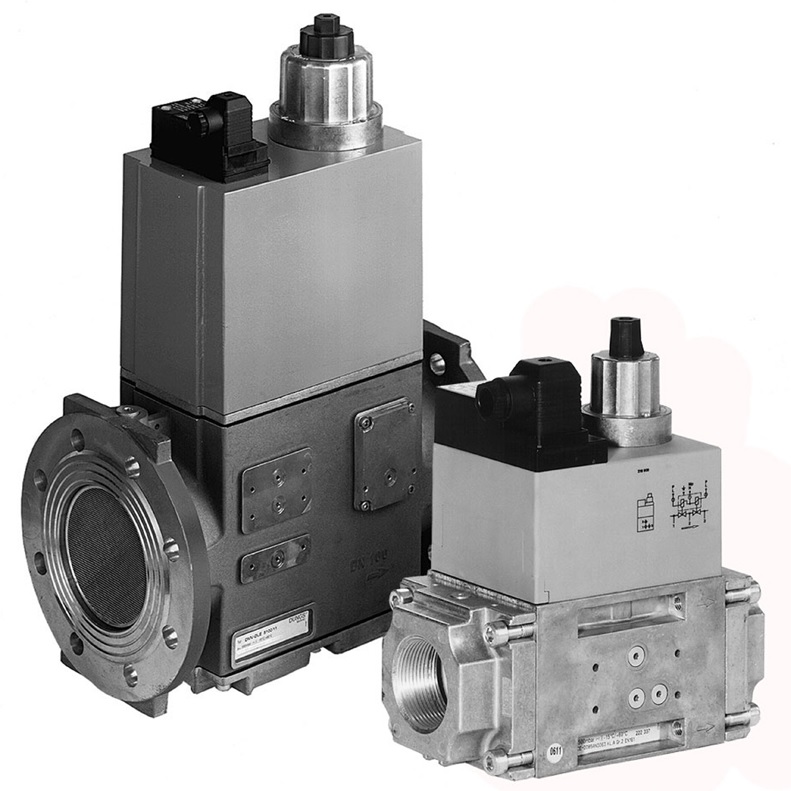

Электромагнитный клапан DMV-D 503/11 (DC) 24-28 V IP 54
Двойной электромагнитный клапан Dungs DMV-D 503/11 представляет собой два электромагнитных клапана одноступенчатого действия, замкнутые в обесточенный контур, быстро открывающиеся и закрывающиеся. Автоматические запорные клапаны относятся к классу A, группа 2 в соответствии с DIN EN 161. Предусмотрен индикатор положения «закрыто». Данные электромагнитные клапаны имеют высокий коэффициент расхода. Оснащаются регулируемым дросселем главного потока газа. Возможен монтаж конечного выключателя. Высокая энергоэффективность и надежность подтверждена многолетним успешным применением в различных областях. Клапаны имеют компактные размеры. Конструкция включает грязеуловитель, представляющий собой встроенную металлическую сетку, имеющую сечение 1 мм. Для очистки входящего газа рекомендуется установка газового фильтра на входе потока.
|
Макс. рабочее давление, мбар |
макс. 500 (50 кПа) |
|
Вид давления |
PN1 |
|
Cоединение |
Rp 3/8" |
|
Расход газа при перепаде Dp=10 мбар, м3/ч |
6,5 |
|
Время закрытия/открытия, сек |
<1 |
|
Дроссель главного потока газа |
регулировка на V2 |
|
Быстрый подъем клапана |
регулируется до 70% общего подъема |
|
Грязеуловитель |
встроенное сито* |
|
Соединение для измерения давления газа |
G1/4 DIN ISO 228, по центру на входе V1 и выходе V2; G1/8;DIN ISO 228, с обеих сторон на входе V1, между V1иV2, на выходе V2 |
|
Фланец запальной свечи |
Фланец G1/2 по DIN ISO 228,может размещаться с обеих сторон между V1 и V2 |
|
Напряжение/Частота |
Перем.ток 50-60Гц 220-240В - 15%+10%, для других знач.напряжения по запросу. Рекоменд.напряж.:110В-120В (пер.ток),=(пост.ток) 48В,=(пост.ток) 24-28В |
|
Мощность/Потребление энергии |
При ~ перем.ток 240 В, +20°С |
|
Электрическое соединение |
Штекерный разъем по DIN EN 175301-803, кабельный ввод PG11 по запросу |
|
Искровозбуждение |
степень возбуждения N |
|
Концевой контакт |
концевой контакт типа К01/1 (испытан по DIN),может монтироваться на клапанах V1 и V2 |
|
Монтажное положение магнита |
вертикально и горизонтально |
|
Вид защиты/Время включения |
IP54/100%ED |
|
Материал узлов, соприкасающихся с газом |
корпус: алюминий, сталь, не содерж. цвет. металлы. Уплотнители на седле клапана: на основе НБК, пригоден для газов соотв. G260/I |
