Область применения

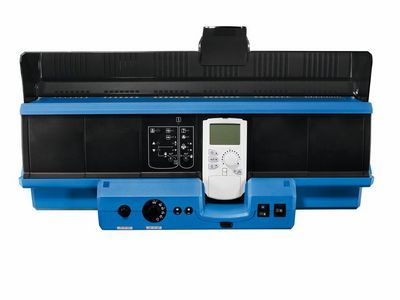

Logamatic 4321 и 4322 предназначены для управления напольным котлом (ведущим и ведомым соответственно) с любыми типами горелок.
Дополнительно можно установить 4 функциональных модуля. Стратегический модуль FM458 в Logamatic 4321 позволяет также управлять каскадом до 4 котлов.

Описание

• Применяется как система управления отопительными системами с одним котлом или для каскада котлов (с модулем FM458, ведущая/ведомая автоматика 4321/4322).
• Предохранительный ограничитель температуры: STB устанавливается на 120, 110 или 100 °C
• Регулятор температуры:TR = 90/105°C
• Функциональные модули и цифровой пульт управления расположены в пластмассовом корпусе с откидной крышкой
• Кнопка контроля дымовых газов
• Переключатель котлового контура
• Переключатель горелки с кнопками модуляции “выше/ниже”
• 4 свободных разъема для модулей
• Сервисный разъем.
• Соединительные штекеры с цветовой и цифровой маркировкой на соответствующем функциональном модуле.
• Переключатель аварийного режима горелки
• Полная электрическая разводка
• Степень защиты IP 40
• Не создает помех для радио и телевидения
• Корпус из маркированного утилизируемого материала
• В комплект входит кабель 2-ой ступени горелки
• В комплект входят датчики наружной температуры котловой воды
• Возможно расширение функциональными модулями системы Logamatic 4000
