Описание

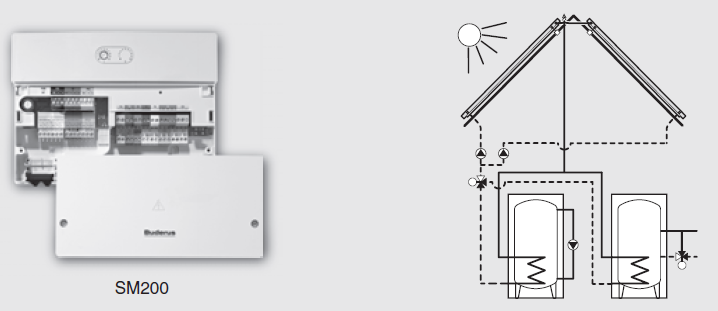

• Модуль для солнечных установок с функцией приготовления воды на нужды ГВС и воды для систем отопления или других систем с несколькими потребителями, двумя гелиополями, бассейном и т.д.
• Для применения в системе Logamatic EMS plus, для настенного монтажа
• Удобное управление с графическим выбором гидравлики и индикацией через модуль управления RC300
Функции:
• Регулирование солнечной установки
• Оптимальное использование солнечной энергии при приготовлении горячей воды. Снижение активности нагрева от основного источника по возможности
• Переменное управление насосом в системе солнечных коллекторов через PWM-сигнал
• Оптимальное использование термосифонных баков
• Общий модуль управления RC300 для котла и солнечной установки с большим графическим LCD-дисплеем с подсветкой с программируемыми параметрами, включая индикацию рабочего состояния
• Внешний теплообменник в контуре системы солнечных коллекторов с отдельным управлением первичным и вторичным насосом
• Контроль ежедневного нагрева до 60 °C и термическая дезинфекция с помощью загрузочного и перемешивающего насоса
• Индикация вырабатонного объема тепла за счёт используемой солнечной энергии
• Простое автоматическое распознавание подключенных компонентов с предложением по конфигурации
• 8 входов для датчиков NTC, 2 выхода PWM/ 0-10 В, 3 выхода насоса 230 В, 2 выхода клапан переключения или 3-ходового клапана, 2 входа счетчика регистрации количества выработанного тепла В сочетании с дополнительными датчиками и/или 3-ходовыми переключающими клапанами могут быть выбраны различные функции, например:
• Второй бак-аккумулятор с регулируемым приоритетом
• Переключение накопителя через клапан или дополнительный солнечный насос
• Функции подогрева бассейна
• Второе гелиополе (регулирование «восток/запад»)
• Солнечная поддержка отопления со смешанным регулированием температуры подающей линии
• На установках с отопительным контуром смеситель отопительного контура может отсутствовать

Монтаж
• Модуль для настенного монтажа или на U-образной шине
• Штекеры с кодировкой и цветной маркировкой
• Внутренние соединения через шину EMS
Объем поставки

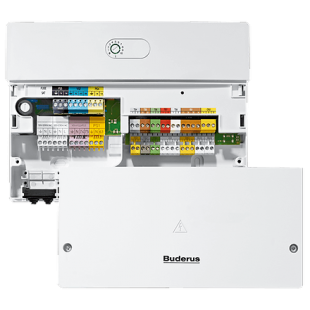

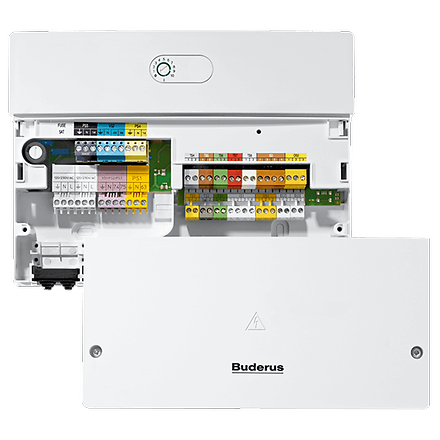

• 1 модуль SM200 с крепежами
• 1 температурный датчик бака-аккумулятора
• 1 температурный датчик коллектора
• Руководство по установке
Дополнительные принадлежности
• Для различных типов установок выпускаются различные принадлежности, прочие детали по гидравлике и регулированию приведены в руководстве по проектированию или в руководстве по установке SM200
• Энергоэффективный насос класса A (регулируется через PWM)
• 3-ходовой клапан
• Дополнительный температурный датчик бака-аккумулятора
• Второй датчик коллектора
• Насос теплообменника
• Смеситель
• Загрузочный насос бака-накопителя
• Перемешивающий насос
