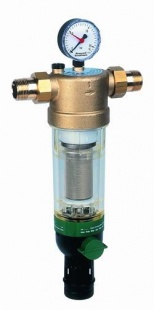

Фильтр Honeywell F76S 2" АА
- Артикул: 330000250
- Производитель: Honeywell
- Страна происхождения: Германия
- DN50
- Kvs 25.7, 100мкм
- с обратной промывкой
- среда - вода +40°С
- Базовая цена
- DN50
- Kvs 25.7, 100мкм
- с обратной промывкой
- среда - вода +40°С
Для организации обратной промывки фильтра в автоматическом режиме необходимо приобрести привод обратной промывки Z11S-A или привод обратной промывки Z74S-A!!!
Характеристики фильтров:
- Все фильтры комплектуются сеткой с размером ячеек 100мкм
- Сетки с разными размерами ячеек взаимозаменяемы
- Изделия соответствуют требованиям действующих норм DIN/DVGW
- Техническое обслуживание проводится без демонтажа из трубопровода
- Легкая замена чаши и фильтрующего элемента
- Монтажное положение – устанавливается чашей вниз
- Рабочая среда – вода
Фильтр F76S состоит из:
- корпуса с манометром
- резьбовых штуцеров
- сетчатого фильтра тонкой очистки (двухсекционный)
- чаши фильтра
- шарового клапана с дренажным штуцером
- накидного ключа для чаши фильтра
Материалы:
- корпус из латуни
- штуцеры с наружной резьбой из латуни
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы
- уплотнения из NBR
Принцип работы фильтра:
Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации.
